隧道逃生管道物理参数
项目 | 单位 | 试验方法 | 高分子材料型号 | 其它工程塑料 | ||
SLL-2 | SLL-3 | 尼龙66 | 聚碳酸酯 | |||
密度 | g/cm3 | ASTM D1505 | 0.935 | 0.930 | 1.14 | 1.2 |
平均分子量 | GB/T1841-1980 | 粘度法 | 250万 | 300万 | - | - |
屈服点应力 | Kg/cm2 | ASTM D638 | 220 | 220 | - | - |
抗张强度 | Kg/cm2 | ASTM D638 | 400 | 500 | 750 | 640 |
断裂伸长率 | % | ASTM D638 | 350 | 300 | 200 | 110 |
抗冲击强度(无缺口) | Kg.cm/cm | ASTMD256/td> | 破坏不了 | 破坏不了 | 11 | 80 |
抗冲击强度(缺口) | Kg.cm/cm | ASTMD256 | 110 | 105 | - | - |
布氏硬度 | D | ASTMD2240 | 40 | 40 | 100 | 118 |
动摩擦系数 | Kg/cm2.m/s | 三井汕化 | 0.2 | 0.2 | 0.4 | - |
磨损率(砂磨法) | mg | 三井汕化 | 20 | 15 | - | - |
热变形温度 | ℃ | ASTM D648 | 85 | 80 | 200 | 138 |
膨胀系数 | 10-4/℃ | ASTMD696 | 1.5/td> | 1.5 | 0.8 | 0.66 |
3、抗腐蚀性 隧道逃生管道具有优良的耐化学性,除强氧化性酸液外,在一定温度和浓度范围内能适应各种腐蚀性介质,物理性能基本没有任何改变。
4、耐低温性 耐低温性能优异,其耐冲击性、耐磨性在零下269摄氏度时基本不变。
5、阻燃性 隧道逃生管道在制作时添加了阻燃材料,用于防火环境,加入阻燃剂改性,特殊加工工艺制造,克服超高分子量聚乙烯本身可燃性,具有阻燃性能。
6、消音性 隧道逃生管道抗冲击能力极强,能很好的噪音。
7、卫生、,不霉变,不滋生细菌、卫生符合标准规定的指标,可接触食品。
8、重量轻、安装方便 管道单位管长比重仅为钢管重量的八分之一,使装卸、运输、安装更为方便。
公路隧道施工前的准备:
一.洞口工程应与相邻工程统筹安排,宜在雨季前及早完成。
二.洞口施工前,应先检查边仰坡以上的山体稳定情况,悬石,处理危石。
三.一次刷坡到位,不允许上半断面刷坡后进洞,这样,进洞后再刷下半断面时易引起洞口滑坍。
隧道施工现场要提前预留出隧道逃生管道的安装位置,隧道逃生管道在经过掘进台时,应顺延台阶布置,管道架空高度和长度做到不影响施工且便于逃生为宜。隧道逃生管道安装后要保持平整,干燥,顺畅,不得做应急逃生意外的用途,施工现场设置的隧道逃生管道长度不低于100m。
中雄管业(信阳市分公司)是在由小到大从弱到强一路走的一家集研发生产销售 衬胶管道服务为一体的厂家,多年以来紧跟时代的发展不断创新,为我们的用户提供绿色环保的 衬胶管道产品。公司立足 衬胶管道市场,以市场为导向,客户为基础不断创新来,采取新工艺,新的合作模式不断满足不同客户的需求。
1、冲击试件为块状花岗岩,初步选定岩块直径 为0.67m。岩体参数取值为:弹性模量E=40MPa;泊松比:ν1=0.2;%密度ρ1=2500kg/m3 ;岩块重 W=611kg。
2、圆管垫层为平整放置的砂袋,垫层厚250mm,宽800mm。
用于隧道施工逃生道的薄壁圆管自由放置于平整垫层上,当受到落石冲击荷载作用时,圆管底部主要受垫层竖向和横向摩擦约束作用。冲击试件离圆管顶部距离主要取决于隧道断面的开挖高度,本实验取隧道中心顶部到圆管顶部 的高度的限值H为10m,将块石自由释放,分别对隧道逃生管道和钢管进行冲击。实验结果隧道逃生管道受到冲击后,石块被弹出,管几乎没有受到损伤,耐冲击性能良好;钢管在受到冲击后,管被砸扁,发生 性形变。

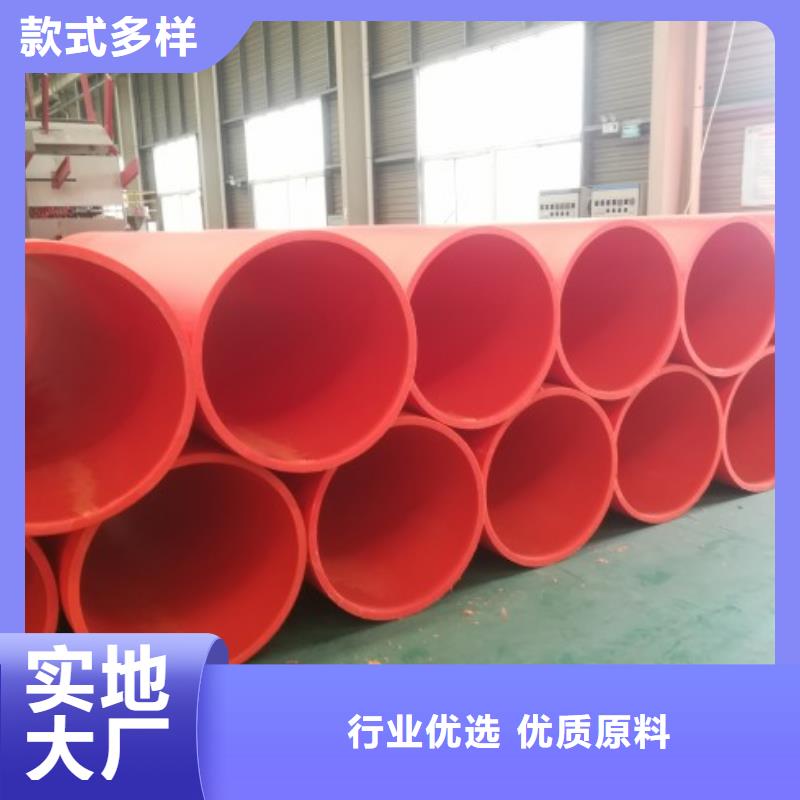

公司生产优质DN800逃生管道韧性好、抗冲击强度高,受到强外力冲击时瞬间变形,吸收大量冲击能量,迅速恢复原形。逃生管道型号:DN800符合人体力学设计,适应隧道施工塌方应急逃生可靠性。
逃生管道的设计及参数
根据Hertxz接触力学理论,采用Thornton假设,设材料具有理想弹塑性,则两接触物体之间的接触压力,在能量分析的基础上,圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系,则可推出圆管受到侧向冲击时局部凹陷值,为圆管材料的屈服应力;H为圆管的厚;D为圆管的直径。
